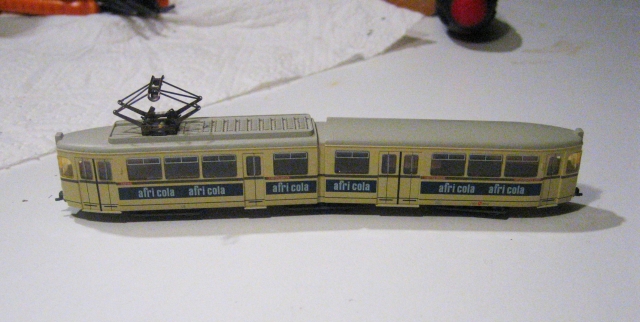

Digital-Umbau Arnold N-Straßenbahn (Africola)

Datum: 11.Dezember 2010

Decoder: Lenz Gold mini
(kann ABC und hat zwei Funktionsausgänge für spätere Beleuchtungsnachrüstung)

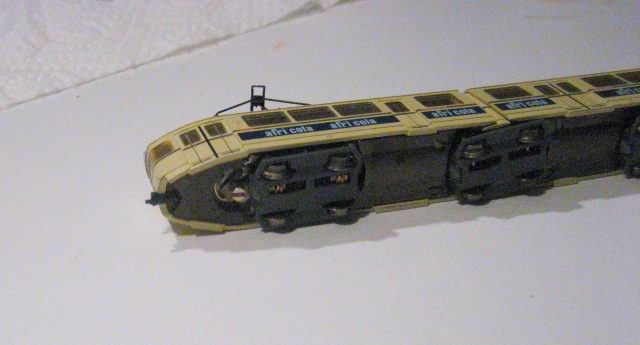

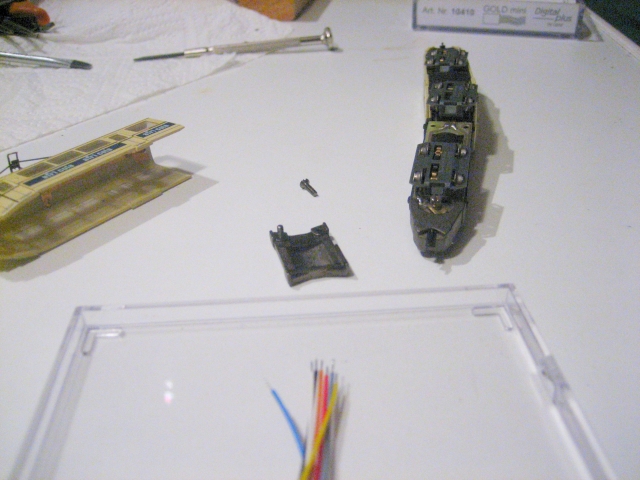

Nach der Demontage des Gehäuses (der vordere Teil reicht aus, da sich hier Motor und Anschluss befinden).

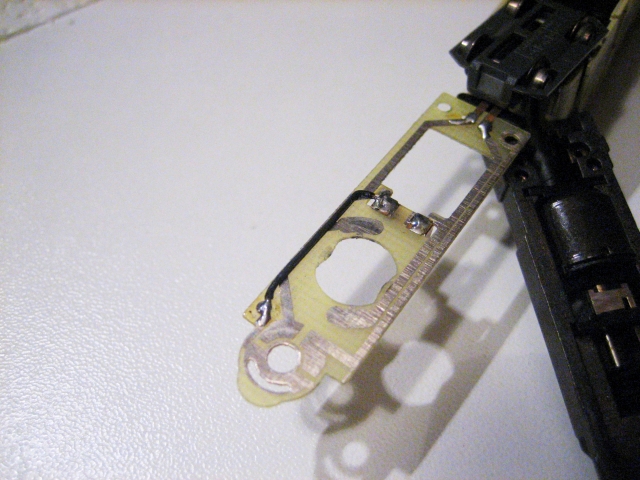

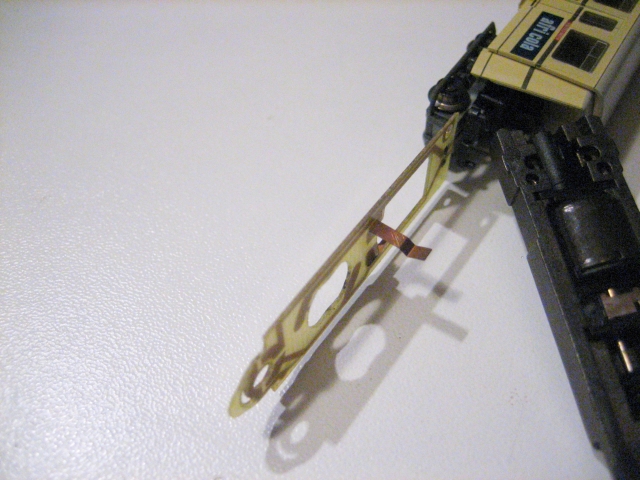

Lösen der Motorabdeckung (unten), um an die darunterliegende Platine zu kommen.

Entfernen des vorderen Drehgestelles (kräftig ziehen)

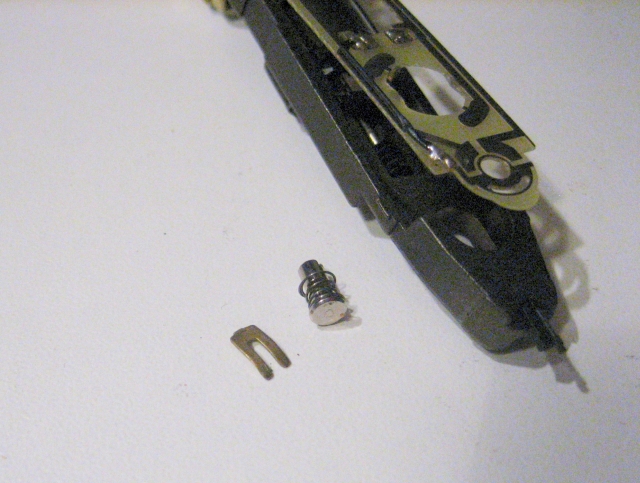

Die Umschaltung zwischen Oberleitung- und Schienenstromabnahme entfernen (brauchen wir nicht). Die Klammer nach außen drücken und dann die Schraube samt Feder entfernen.

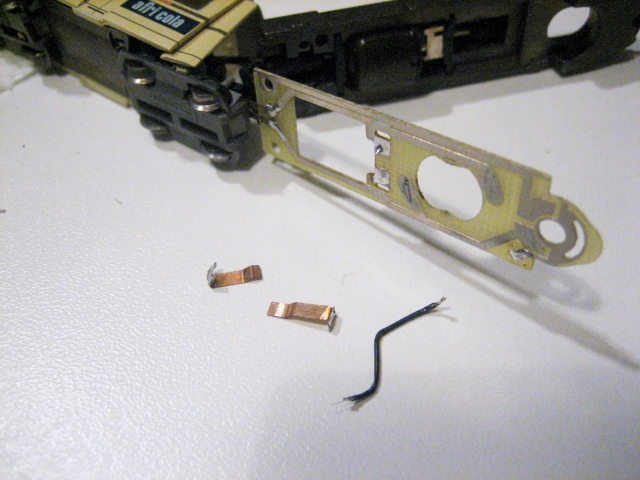

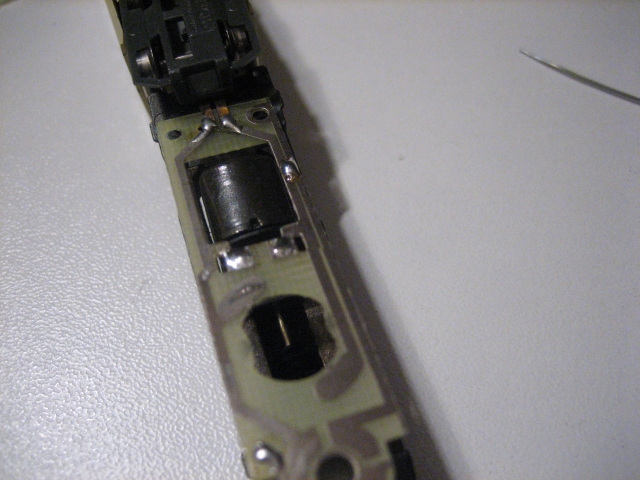

Die beiden Bleche von der Platine ablöten. Sie sind normalerweise für die Stromversorgung des Motors zuständig, aber bei der Digitalisierung nicht mehr nötig. Der Draht wird dabei auch gleich entfernt.

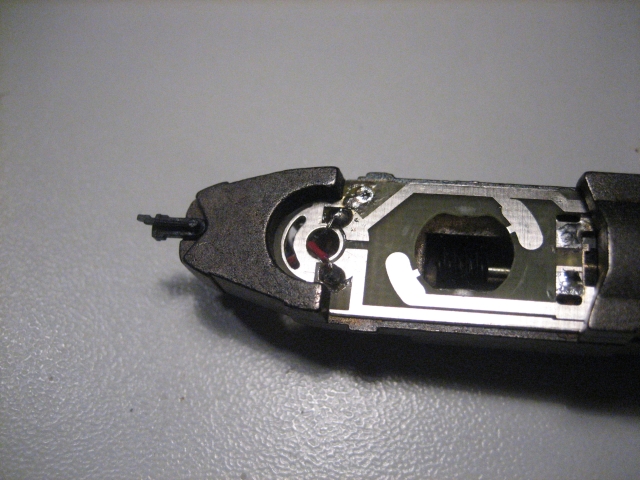

Die beiden Leitungen mit einem "flachen" Löt-Kleks verbinden (muss in der Aussparung der Motorabdeckung passen). Diese Verbindung ist nötig, um die Stromabnahme bis zum Decoder wieder herzustellen.

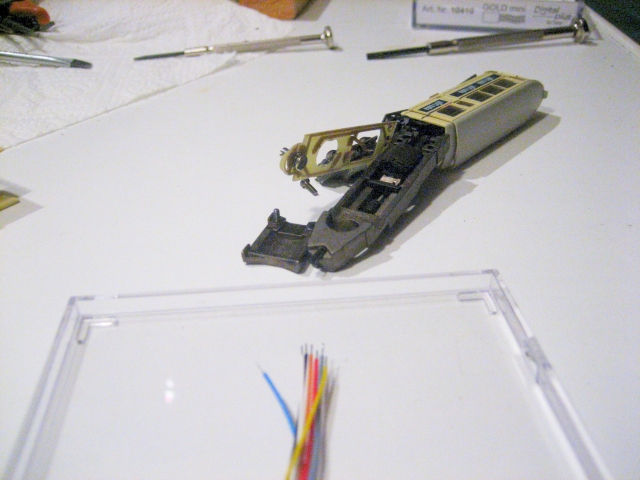

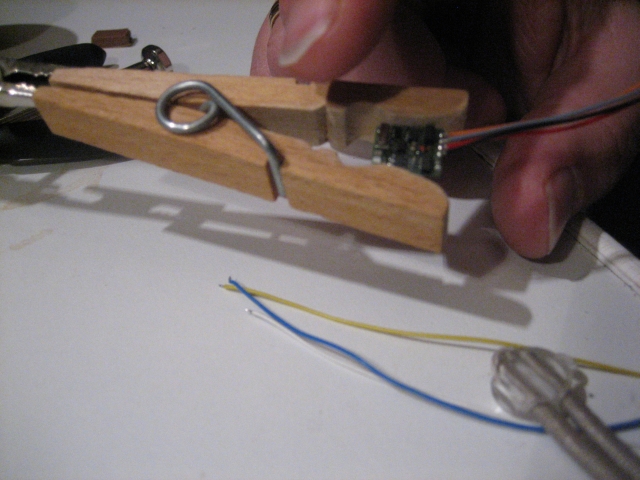

Vor der Platzierung werden vom Lenz gold mini die nicht benötigten Drähte entfernt. Die Funktionsausgänge sind im Moment ungenutzt (gelb, weiß, blau).

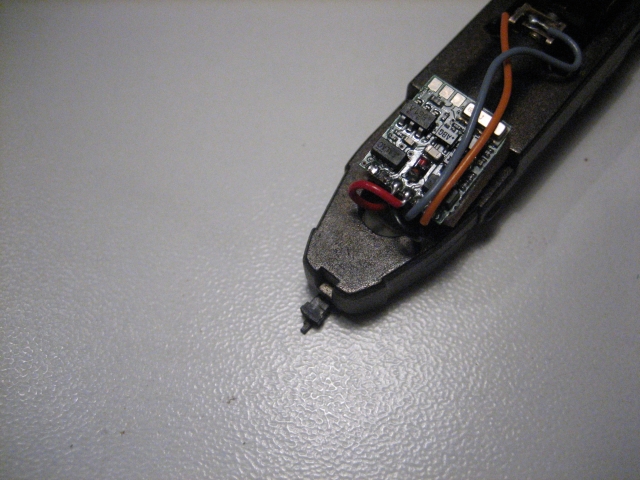

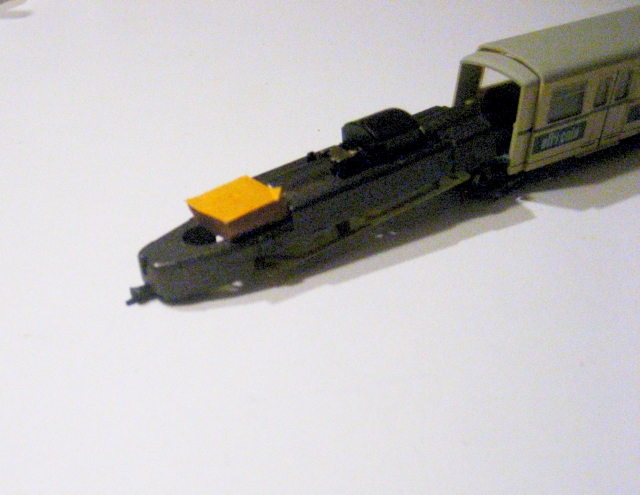

Nun platzieren wir den Decoder im Führerstand der Straßenbahn mit doppelseitigem Klebeband.

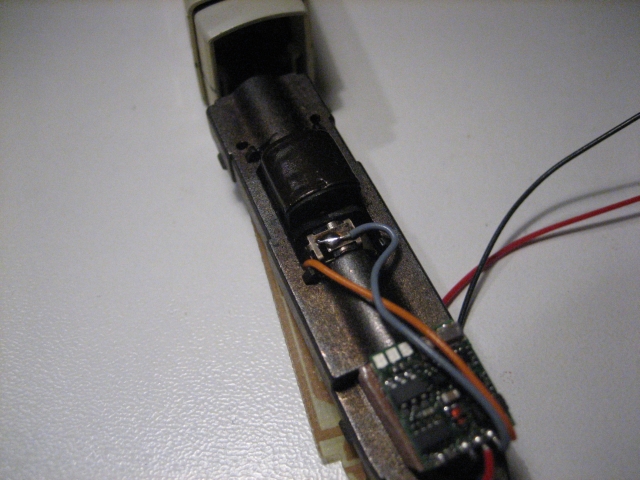

Als nächstes verbinden wir die Motorausgänge des Decoder (grau und orange) mit den Kontakten am Stator des Motors. Ein Kabel von oben, das andere von unten.

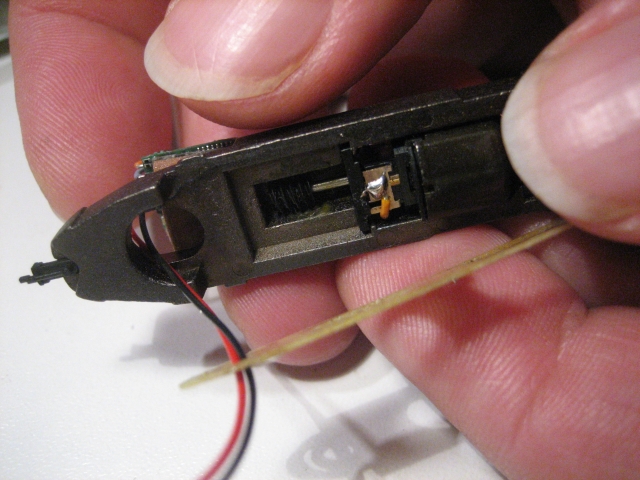

Die beide Decoder Zuleitungen (rot, schwarz) führen wir von oben durch das Loch der ehemaligen Stellschraube. Vor dem Anlöten der Zuleitungen können wir die Motorabdeckung wieder befestigen. Die Zuleitungen werden möglichst kurz abgeschnitten und auf die freien Augen auf der Platine rechts und links neben dem Loch angelötet.


Nach dem Einklipsen des Drehgestelles erfolgt eine Inbetriebnahme und Programmierung des Decoders mit etlichen Proberunden.

Wer möchte kann vor dem Zusammenbau des Gehäuses den Decoder und die Zuleitungen noch mit schwarzer Farbe tarnen.

Hier gilt: Nachbau auf eigene Gefahr. Für eventuelle Schäden ist der Nachbauer selbst verantwortlich !!!
